Bir CAD modelini yapısal bütünlükten veya birim ekonomisinden ödün vermeden fiziksel, yüksek toleranslı bir metal bileşene dönüştürmek, donanım geliştirme ve endüstriyel ölçeklendirmede temel bir darboğazdır. Hassasiyet gereksinimlerini, malzeme kısıtlamalarını ve teslim sürelerini dengelemek, mühendislik ve satın alma ekipleri için karmaşık bir zorluk teşkil eder. Yanlış üretim sürecini veya doğrulanmamış bir satıcıyı seçmek çoğu zaman daha fazla gecikmeye, ürünün piyasaya sürülmesinde gecikmeye ve tedarik zincirinde ciddi güvenlik açıklarına yol açar.
Bu zorlukların üstesinden gelmek için şirketlerin Metal Parça İmalatı için yapılandırılmış bir değerlendirme çerçevesine ihtiyacı var . Başarılı bir tedarik, parçanın spesifik geometrik ve fonksiyonel taleplerinin doğru üretim metodolojisi ve titizlikle incelenmiş bir üretim ortağıyla uyumlu hale getirilmesini gerektirir. Bu kılavuz, güvenilir bileşen üretimi sağlamak için süreçlerin değerlendirilmesi, ortakların seçilmesi ve etkili kaynak bulma stratejilerinin uygulanması için temel kriterleri araştırmaktadır.
Süreç Birim Ekonomisini Belirler: CNC işleme, sac levha üretimi, ekstrüzyon ve döküm arasındaki seçim, takımlama maliyetlerini, teslim sürelerini ve ölçeklenebilirliği temelden değiştirir.
Toleranslar Maliyetleri Artırır: Toleransların ve yüzey bitirme işlemlerinin aşırı belirtilmesi, işleme süresini ve hurda oranlarını katlanarak artırır; Üretilebilirlik için Tasarımın (DFM) uygulanması maliyet kontrolü açısından kritik öneme sahiptir.
Satıcı Yetenekleri Çok Çeşitlilik Göstermektedir: Bir iş ortağını değerlendirmek, Kalite Yönetim Sistemlerini (QMS), malzeme izlenebilirliğini ve sektöre özel sertifikaları (örneğin, ISO 9001, AS9100) değerlendirmek için ekipman listelerinin ötesine bakmayı gerektirir.
Kaynak Kullanımı Modelleri Gelişiyor: Tedarik ekipleri, geleneksel imalatçıların yerel kontrolünü, dijital Hizmet Olarak Üretim (MaaS) platformlarının hızı ve kapasitesiyle karşılaştırmalıdır.
İçindekiler
Malzeme özelliklerini uygulama ortamıyla eşleştirmek, başarılı parça gerçekleştirmenin ilk adımıdır. Mühendisler, bileşenin operasyonel taleplerine göre akma mukavemetini, termal iletkenliği ve korozyon direncini değerlendirmelidir. Yanlış alaşımın seçilmesi, sahada erken arızaya veya üretim sırasında kesici takımların aşırı aşınmasına neden olabilir. Tuzlu suya sürekli maruz kalma, yüksek titreşimli ortamlar veya aşırı sıcaklık dalgalanmaları gibi parçanın karşılaşacağı spesifik çevresel faktörlere bakmanız gerekir.
Yaygın alaşımların karşılaştırılması, performansı ve üretilebilirliği dengelemek için önemlidir. Alüminyum 6061, mükemmel işlenebilirlik ve orta düzeyde dayanıklılık sunarak genel amaçlı braketler ve muhafazalar için temel malzeme haline gelir. Alüminyum 7075, havacılık uygulamaları için daha yüksek mukavemet sağlar ancak işlenmesi ve kaynaklanması daha zordur. Paslanmaz Çelik 304 genel korozyon direnci için standarttır, 316 ise molibden içeriği nedeniyle zorlu deniz veya kimyasal ortamlar için tercih edilir. Titanyum olağanüstü bir güç-ağırlık oranı sunar ancak özel takımlar ve sağlam kurulumlar gerektirerek hammadde maliyetlerini ve işleme zorluğunu önemli ölçüde artırır.
Malzeme | Anahtar Özellikler | Ortak Uygulamalar | İşlenebilirlik |
|---|---|---|---|
Alüminyum 6061 | İyi mukavemet, kaynak yapılabilir, korozyona karşı yüksek dayanıklılık | Genel yapısal bileşenler, otomotiv parçaları | Harika |
Alüminyum 7075 | Yüksek mukavemet/ağırlık oranı, yüksek yorulma mukavemeti | Havacılık çerçeveleri, yüksek gerilimli dişliler | Adil |
Paslanmaz Çelik 304 | Mükemmel şekillendirilebilirlik, iyi korozyon direnci | Gıda işleme ekipmanları, tüketici aletleri | İyi |
Paslanmaz Çelik 316 | Üstün korozyon direnci (klorürler/asitler) | Denizcilik donanımı, kimyasal işleme tankları | Adil |
Titanyum (Ti-6Al-4V) | Olağanüstü dayanıklılık/ağırlık oranı, biyouyumlu | Tıbbi implantlar, havacılık türbinleri | Zayıf (Katı kurulumlar gerektirir) |
Doğru başlangıç ham maddesi form faktörünün seçilmesi, ilk işleme süresini ve malzeme israfını en aza indirir. Metal kütükler, levha levhalar, çubuklar, ekstrüzyonlar, tüpler veya tel ile başlamak tamamen nihai parça geometrisine bağlıdır. Net şekle yakın bir ekstrüzyonun veya uygun boyuttaki bir çubuk stoğunun kullanılması, çıkarılması gereken malzemenin hacmini azaltır. Uzun, L şeklinde bir brakete ihtiyacınız varsa, bunu katı dikdörtgen bir kütükten işlemek çok büyük miktarda malzeme ve makine zamanı kaybına neden olur. L şeklinde ekstrüzyon profille başlamak ve belirli delik modellerini ve kesikleri basitçe işlemek çok daha verimlidir.
Varsayılan CAD ayarları yerine işlevsel gereksinimlere dayalı temel toleransların oluşturulması, gereksiz maliyet enflasyonunu önler. Küresel olarak bir parçaya uygulanan varsayılan sıkı toleranslar, üreticileri daha yavaş ilerleme hızları, daha sık takım değiştirme ve sürekli manuel denetimler kullanmaya zorluyor. Mühendisler, dış kozmetik profiller veya boşluk delikleri gibi kritik olmayan boyutlarda daha gevşek toleranslara izin vererek yalnızca kritik birleşme yüzeylerine, yatak bağlantılarına veya işlevsel özelliklere sıkı toleranslar uygulamalıdır.
Geometrik Boyutlandırma ve Tolerans (GD&T), tasarım amacının kesin olarak üreticiye iletilmesinde hayati bir rol oynar. Verileri, eş merkezliliği, düzlüğü ve gerçek konumu açıkça tanımlayarak GD&T belirsizliği ortadan kaldırır. GD&T, bir delik çapına yalnızca artı/eksi toleransı vermek yerine, o deliğin parçanın geri kalanıyla nasıl ilişkili olduğunu tam olarak belirtir. Bu hassas iletişim, üretim bölümündeki yanlış yorumlamaları önler, böylece reddedilme oranlarını azaltır ve son parçaların montaj içinde doğru şekilde çalışmasını sağlar. Bir makinist, uygun bir GD&T açıklamasına bakabilir ve eşmerkezliliği korumak için hangi yüzeylerin aynı kurulumda işlenmesi gerektiğini hemen anlayabilir.
Gerekli üretim hacmi uygulanabilir üretim yöntemini belirler. Prototipleme ve düşük hacimli üretim, birim başına maliyet daha yüksek olsa bile, ön takımlama maliyetlerinin düşük olduğu süreçleri tercih eder. 3 eksenli CNC frezeleme veya lazer kesim gibi işlemler neredeyse sıfır özel takım gerektirir; bu da onları parça geometrisinin gelecek hafta değişebileceği yinelemeli tasarım aşamaları için mükemmel kılar.
Tersine, yüksek hacimli üretim, uzun vadede minimum birim başına maliyet elde etmek için önemli ilk takım yatırımlarını haklı çıkarır. Üretimi ölçeklendirmek için başabaş noktalarını anlamak gereklidir. Temel CNC işleme gibi düşük hacimli yöntemlerden damgalama veya basınçlı döküm gibi yüksek hacimli yöntemlere geçiş, miktarlar arttıkça mali açıdan gerekli hale gelir. Bu eşiklerin analiz edilmesi, satın alma ekiplerinin ürünün öngörülen yaşam döngüsü hacmi için en ekonomik süreci seçmesini sağlar. Yılda on bin adet üretiyorsanız, her birini katı bir bloktan işlemek nadiren doğru yoldur.

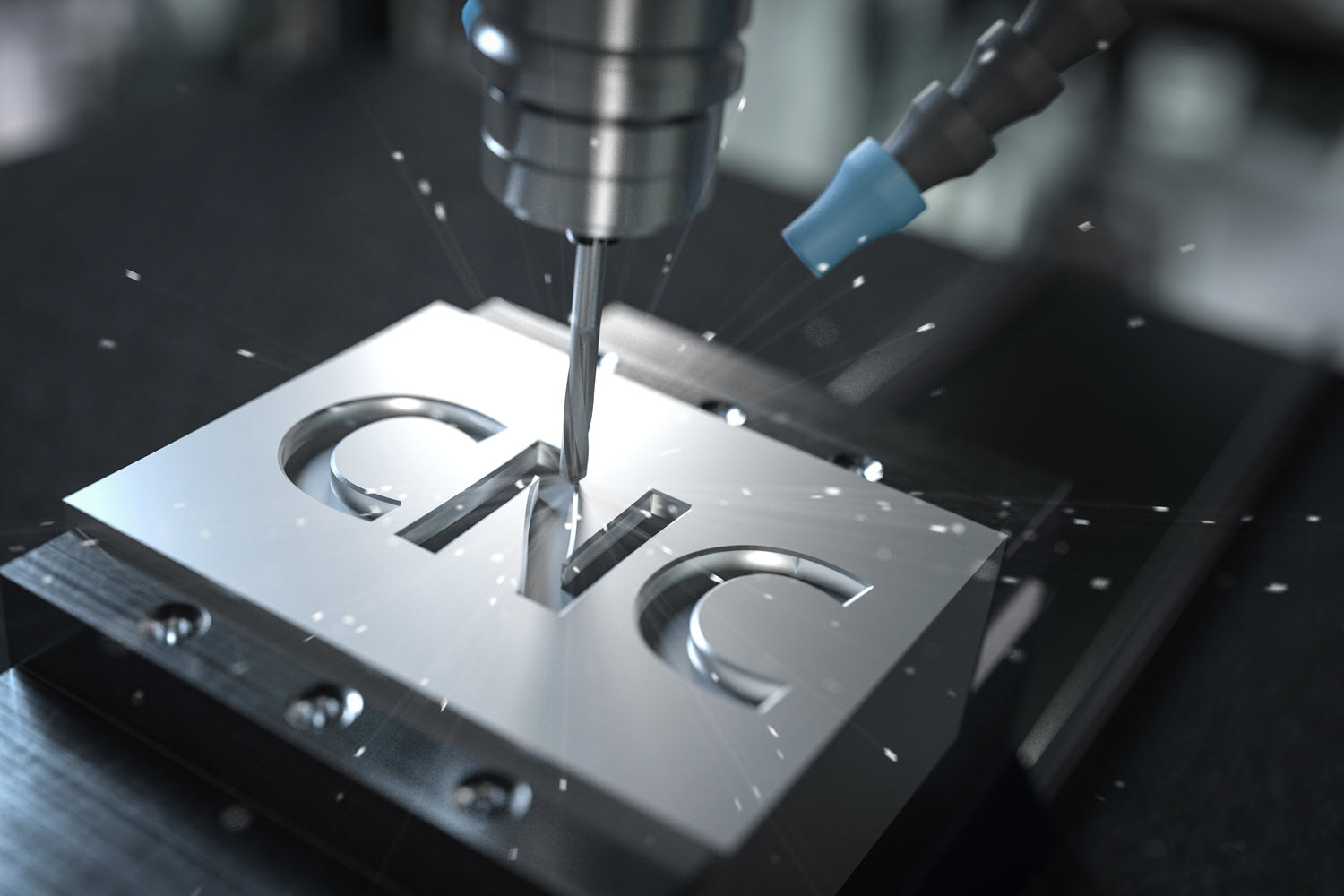

CNC işleme, karmaşık geometriler ve dar toleranslar üretmenin standardıdır. 3 eksenli frezeleme, özelliklere tek bir yönden erişilebilen daha basit, düzlemsel parçalar için uygundur. 4 eksenli ve 5 eksenli makineler, kesici takımı veya iş parçasını tek bir kurulumda karmaşık, çok taraflı bileşenleri işlemek için eklemleyebilir. Bu, tolerans yığılma hatalarının yaygın bir kaynağı olan operatörün parçayı manuel olarak çevirip yeniden sabitleme ihtiyacını azaltır. CNC tornalama, silindirik parçalar için kullanılır; şaftlar, burçlar ve özel bağlantı elemanları oluşturmak için iş parçasını sabit bir kesici takıma doğru döndürür.
CNC işlemedeki temel ödünler arasında yüksek hassasiyet ve mükemmel yüzey kalitesi ile daha yüksek birim başına maliyetler ve malzeme israfı yer alır. Katı metal kütükten başlayan çıkarmalı bir işlem olduğundan, ham maddenin önemli bir yüzdesi talaş halinde işlenir. Bu, CNC işlemeyi düşük ila orta hacimli veya diğer yöntemlerle işlemenin yasak olduğu oldukça karmaşık parçalar için ideal hale getirir. Aynı zamanda, döküm veya ekstrüde edilmiş parçalar üzerindeki ikincil işlemler için de başvurulacak yöntem olup, bu birincil süreçlerin başaramayacağı son yüksek hassasiyetli özellikleri ekler.
Sac metal imalatı, düz metal levhaların kesilmesini, bükülmesini ve fonksiyonel bileşenler halinde birleştirilmesini içerir. Süreçler arasında lazer kesim, su jeti ile kesim, delme, abkant preslerle bükme ve kaynaklama yer alır. Bu metodoloji muhafazalar, braketler, paneller ve yapısal şasiler oluşturmak için oldukça verimlidir. Lazer kesim hızlı, hassas 2D profiller sağlarken CNC abkant presler bu profilleri sert 3D yapılara katlar.
Sac levha işinin ölçeklenebilirliği hem prototipleme hem de üretim için mükemmeldir. Ancak duvar kalınlığı ve karmaşık iç özelliklerin yaratılmasıyla ilgili sınırlamaları vardır. Üretilebilirliği ve yapısal bütünlüğü sağlamak için parçalar eşit duvar kalınlığına ve standart bükülme yarıçaplarına sahip olacak şekilde tasarlanmalıdır. Bir tasarım farklı duvar kalınlıkları veya karmaşık 3 boyutlu konturlar gerektiriyorsa sac levha doğru seçim değildir. Ayrıca, malzeme türüne ve kalınlığına bağlı olarak özel takım ayarlamaları gerektiren bükme işlemi sırasında geri esnemeyi de hesaba katmanız gerekir.
Metal ekstrüzyonu, sürekli, düzgün kesit profilleri üretmek için ısıtılmış metal kütüklerin şekillendirilmiş bir kalıptan itilmesini içerir. Bu süreç, yapısal raylar, soğutucular, çerçeveler ve özel mimari elemanlar oluşturmak için yaygın olarak kullanılır. Alüminyum, dövülebilirliği ve mükemmel termal özellikleri nedeniyle ekstrüzyon için kullanılan en yaygın malzemedir. İşlem, katı stoktan işlenmesi imkansız olan iç boşluklara sahip karmaşık kesitlerin oluşturulmasına olanak tanır.
Ekstrüzyonun ekonomik profili, özel kalıp için orta düzeyde ön işleme maliyetlerine sahiptir ve düşük çalıştırma maliyetleri ve doğrusal parçalar için hızlı, tekrarlanabilir üretim ile dengelenir. Profil ekstrüzyona tabi tutulduktan sonra uzunluğu kesilebilir ve dişli delikler, montaj yuvaları veya hassas birleşme yüzeyleri gibi belirli özellikler eklemek için ikincil CNC işlemeye tabi tutulabilir. Toplu şeklin ekstrüzyonlanması ve ayrıntıların işlenmesinden oluşan bu hibrit yaklaşım, karmaşık doğrusal bileşenler üretmenin oldukça verimli bir yoludur.
Yapısal bütünlük, spesifik tane akışı veya büyük hacimler gerektiğinde döküm ve dövme kullanılır. Hassas döküm, genellikle türbin kanatları veya karmaşık manifoldlar için kullanılan, mükemmel yüzey kalitesine sahip karmaşık, net şekle yakın parçalar için idealdir. Basınçlı döküm, erimiş metali yüksek basınç altında bir kalıp boşluğuna zorlayarak, motor blokları veya telekom muhafazaları gibi yüksek hacimli, karmaşık demir dışı parçalar için mükemmel hale getirir. Dövme, lokalize sıkıştırma kuvvetleri kullanarak metali şekillendirir, parça mukavemetini en üst düzeye çıkaracak şekilde tane yapısını hizalar; bu nedenle otomotiv süspansiyon kolları gibi kritik yük taşıyan bileşenler için kullanılır.
Bu yöntemler, yüksek ön takım maliyetleri ve kalıp veya kalıp oluşturma için daha uzun teslim süreleri ile karakterize edilir. Kalıpların, prosesin termal ve mekanik streslerine dayanabilmesi için sertleştirilmiş takım çeliğinden işlenmesi gerekir. Bununla birlikte, son derece düşük uzun vadeli birim maliyetler ve minimum malzeme israfıyla tezat oluşturuyorlar ve bu da onları seri üretim için tercih edilen seçenek haline getiriyor. Takımlar doğrulandıktan sonra günde yüzlerce veya binlerce parça üretilebilir.
Elektrik Boşaltma İşleme (Tel ve Sinker EDM), iletken, son derece sert malzemelerin mikroskobik hassasiyetle işlenmesi için kullanılır. EDM, mekanik kuvvet uygulamadan malzemeyi aşındırmak için elektrik kıvılcımlarını kullanır; bu da onu hassas özellikler, keskin iç köşeler ve sertleştirilmiş takım çelikleri için ideal kılar. Kesme kuvveti olmadığından, takım sapması veya parça bozulması konusunda endişelenmenize gerek yoktur; bu, inanılmaz derecede kırılgan yapıların veya standart bir parmak frezenin asla ulaşamayacağı derin, dar kanalların oluşturulmasına olanak tanır.
Döner boru lazer kesimi, yapısal çerçeveler, kafes kirişler ve karmaşık boru biçimli profiller için hızlı işleme olanağı sunar. Bu teknoloji yuvarlak, kare veya dikdörtgen borulardaki delikleri, yarıkları ve karmaşık uç geometrilerini hassas bir şekilde keserek yapısal montajlar için manuel düzenlemeyi ve kesme süresini önemli ölçüde azaltır. Kaynak için boruların uçlarını birbirine uyacak şekilde manuel olarak tutturmak yerine, tüp lazeri mükemmel birbirine kenetlenen bağlantıları saniyeler içinde kesebilir ve atölyedeki montaj ve kaynak süresini büyük ölçüde azaltabilir.
Doğrudan Metal Lazer Sinterleme (DMLS) ve bağlayıcı püskürtmeyi de içeren Metal Eklemeli Üretim, parçaları katman katman oluşturur. Bu süreç, son derece karmaşık iç geometriler, üretken tasarım yoluyla hafifleştirme ve geleneksel olarak işlenmesi imkansız olan parçaların hızlı prototiplenmesi için uygundur. Mühendislerin çok parçalı montajları tek bir basılı bileşende birleştirmesine olanak tanıyarak montaj süresini ve olası arıza noktalarını ortadan kaldırır.
Mevcut sınırlamalar arasında CNC işlemeyle karşılaştırıldığında yavaş üretim hızları, yüksek malzeme maliyetleri ve daha pürüzlü yüzey kaplamaları bulunmaktadır. Ayrıca, metal 3D baskılı parçalar, eşleşen yüzeylerde kritik toleranslara ulaşmak için sıklıkla ikincil işleme işlemleri gerektirir. Parçaların ayrıca yapım plakasından dikkatlice çıkarılması ve destek yapılarının makineyle işlenmesi veya taşlanması gerekir. Baskı işlemi sırasında oluşan termal gerilimler genellikle eğrilmeyi önlemek için baskı sonrası ısıl işlem gerektirir.
Standart toleranslardan dar toleranslara geçiş, üretim maliyetlerini katlanarak artırır. Daha sıkı toleranslara ulaşmak için özel takımlar, daha yavaş ilerleme hızları, birden fazla son işlem geçişi ve sıkı CMM denetimi gerekir. Bu, makine süresini kısaltır ve parçaların hurdaya çıkma olasılığını artırır. +/- 0,001 inçlik bir tolerans belirttiğinizde makinist, kesme sırasında takım aşınmasını, makinenin termal genleşmesini ve malzeme geriliminin azalmasını hesaba katmalıdır. Parçayı kabalaştırmaları, stresi azaltmak için beklemeleri ve ardından son bitirme geçişi için geri gelmeleri gerekebilir. Bütün bunlar üretim döngüsüne saatler ekler.
Hammadde verimi optimizasyonu genel harcamayı büyük ölçüde azaltır. Sac levha için yuvalama algoritmaları, sac kullanımını en üst düzeye çıkarmak ve kesimleri en aza indirmek için düz modelleri düzenler. İyi yerleştirme yazılımı, malzeme kullanımını %60"tan %85"in üzerine çıkarabilir; bu da doğrudan parça başına daha düşük malzeme maliyeti anlamına gelir. CNC işleme için, kütük bloklarının nihai parça boyutlarına yakın boyutlandırılması, fazla malzeme kaldırma işlemini en aza indirerek hem malzeme maliyetlerinden hem de işleme süresinden tasarruf sağlar. Özel boyutlu hammadde satın almanın pound başına daha yüksek bir ön maliyeti olabilir, ancak makine süresindeki tasarruflar genellikle malzeme priminden daha ağır basar.
Birleştirme yöntemlerinin değerlendirilmesi Montaj Tasarımının (DFA) kritik bir bileşenidir. Kaynak veya lehimleme gibi kalıcı birleştirme yöntemleri yüksek mukavemet sunar ancak sıçramayı gidermek veya dikişleri düz bir şekilde taşlamak için vasıflı işçilik, özel donanımlar ve kaynak sonrası bitirme gerektirir. Dişli bağlantı elemanları, perçinler veya PEM kendinden perçinli somunlar kullanılarak yapılan mekanik sabitleme, modülerlik ve daha kolay montaj sağlayarak parçaların bakım için sökülmesine olanak tanır.
Tasarım aşamasında donanım eklemenin önceden planlanması, işlem sonrası işçilik ve montaj hatalarını azaltır. Parçaların standart PEM somunlarını veya ayırıcıları kabul edecek şekilde tasarlanması, montaj sürecini kolaylaştırır ve tekrarlanabilir, güvenli bağlantılar sağlar. İnce bir metal levha parçasında düzinelerce delik açmak yerine (bu genellikle dişlerin sıyrılmasına neden olur), kendiliğinden perçinlenen somunlara basmak çok kısa sürede sağlam, yük taşıyan dişler sağlar.
Eloksallama, toz kaplama, kaplama, boncuk püskürtme ve ısıl işlem gibi işlem sonrası gereklilikler hem finansal maliyetleri hem de teslim sürelerini etkiler. Bu operasyonlar genellikle özel bitirme tesislerine dış kaynak kullanılmasını gerektirir, bu da nakliye süresini ve lojistik karmaşıklığı artırır. Bir parça birincil üretim tesisinden her ayrıldığında, teslim süresine günler eklersiniz ve nakliye sırasında hasara ilişkin yeni riskler ortaya çıkarırsınız.
Mühendisler yalnızca işlevsel veya estetik açıdan gerekli olan yerlerde yüzey kaplamalarını belirtmelidir. Dahili, görünmeyen bileşenler üzerinde aşırı spesifik kozmetik kaplamalar, parça performansını iyileştirmeden gereksiz maliyete neden olur. Bir braket makine şasisinin derinliklerine gömülmüşse, temel korozyon direnci için basit, şeffaf bir iridit kaplama yeterlidir; kusursuz, kozmetik açıdan maskelenmiş, sert eloksal kaplamaya ihtiyaç duymaz.
Uygulanabilir DFM stratejilerinin uygulanması israfı azaltır ve maliyetleri düşürür. Parçaların üretim sürecini göz önünde bulundurarak tasarlanması, birim ekonomisini kontrol etmenin en etkili yoludur. Temel ilkeler şunları içerir:
CNC işleme sırasında takım değişikliklerini en aza indirmek için delik boyutlarının standartlaştırılması.
Titremeye ve sapmaya eğilimli, özel uzun erişimli parmak frezeler gerektiren derin ceplerden kaçınmak.
Tek eksenden erişilebilen özellikleri tasarlayarak kurulumları en aza indirerek parçanın tek işlemde işlenmesine olanak tanır.
Standart takım çaplarıyla eşleşen ceplere iç yarıçapların eklenmesi, makinistlerin küçük parmak frezelerle dar köşeleri seçmek yerine daha büyük, daha hızlı kesen takımlar kullanmasına olanak tanır.
Operatörün çalışma ortasında abkant pres takımını değiştirmek zorunda kalmasını önlemek için tüm flanşlar boyunca tutarlı bükülme yarıçaplarına sahip metal levha parçaları tasarlamak.
Geleneksel makine atölyeleriyle çalışmak, doğrudan ilişkilerin, yerelleştirilmiş gözetimin ve işbirliğine dayalı mühendislik desteğinin avantajlarını sunar. Bu ortaklıklar, makinistle doğrudan iletişimin üretim zorluklarını hızlı bir şekilde çözebileceği uzmanlaşmış, yinelenen veya karmaşık projeler için son derece değerlidir. Atölyeyi gezebilir, ilk ürün incelemesini bizzat inceleyebilir ve makinistin geri bildirimlerine göre tasarımda gerçek zamanlı ayarlamalar yapabilirsiniz.
Potansiyel dezavantajlar arasında sınırlı kapasite, daha yavaş fiyat teklifi süreçleri ve yerelleştirilmiş tedarik zinciri riskleri yer alır. Geleneksel mağazalar hacimdeki ani artışları kaldırabilecek ölçekten veya çok işlemli montajlar için gereken çeşitli ekipmanlardan yoksun olabilir. Yerel bir atölyenin ana 5 eksenli tezgahı bakım nedeniyle arızalanırsa tüm üretim planınız gecikebilir.
Dijital üretim ağları ve Hizmet Olarak Üretim (MaaS) platformları, anında CAD teklifi verme, dağıtılmış kapasite ve kolaylaştırılmış satın alma sunar. Bu platformlar, siparişleri küresel bir incelenmiş tedarikçi ağına yönlendirerek geniş kapasite ve hızlı geri dönüş süreleri sağlar. Bir STEP dosyası yüklersiniz, malzemenizi seçip bitirirsiniz ve saniyeler içinde fiyat teklifi alırsınız.
Takaslar, farklı ağ düğümleri arasında kalitedeki potansiyel tutarsızlıklara karşı hız ve rahatlığın dengelenmesini içerir. Platformlar satıcı ilişkisini yönetirken, alıcılar genellikle sahadaki gerçek makinistle daha az doğrudan iletişime sahip oluyor ve bu da karmaşık, oldukça özelleştirilmiş projeleri karmaşık hale getirebiliyor. Bir parça çok spesifik, standart dışı bir kurulum gerektiriyorsa, bunun dijital bir portal aracılığıyla iletilmesi genellikle atölye ustabaşı ile doğrudan görüşmeden daha az etkilidir.
Kaynak Kullanımı Modeli | Birincil Avantajlar | Birincil Dezavantajlar | En İyi Kullanım Durumu |
|---|---|---|---|
Geleneksel Makine Atölyeleri | Doğrudan iletişim, işbirliğine dayalı DFM, yüksek sorumluluk | Daha yavaş fiyat teklifi, sınırlı kapasite, yerelleştirilmiş risk | Sıkı mühendislik işbirliği gerektiren karmaşık, yinelenen tasarımlar |
Dijital Platformlar (MaaS) | Anında fiyat teklifi verme, devasa ölçeklenebilir kapasite, hızlı geri dönüş | Daha az doğrudan üretim alanı iletişimi, potansiyel düğüm değişkenliği | Standartlaştırılmış parçalar, hızlı prototip oluşturma, ani hacim artışları |
Satıcının Kalite Yönetim Sistemini (QMS) değerlendirmek zorunludur. Temel kriterler arasında İlk Ürün Denetimi (FAI) raporlaması, izlenebilirlik için malzeme test raporları (MTR"ler) ve karmaşık geometrilerin doğrulanması için şirket içi CMM (Koordinat Ölçüm Makinesi) yetenekleri yer alır. CMM"si olmayan bir atölye, karmaşık 3D yüzeylerdeki sıkı geometrik toleransları güvenilir bir şekilde doğrulayamaz.
Gerekli sertifikaların belirli sektörlerle eşleştirilmesi uyumluluk sağlar. Genel üretim genellikle kalite süreçlerine yönelik temel taahhüdü gösteren ISO 9001"i gerektirir. Havacılık, izlenebilirlik ve risk yönetimine yönelik katı gereksinimleri içeren AS9100"ü talep etmektedir. Tıbbi cihaz üretimi, ürün güvenliği ve mevzuat uyumluluğuna odaklanan ISO 13485"i gerektirir. Savunma sözleşmeleri, hassas teknik verilerin ABD merkezli personel tarafından güvenli bir şekilde işlenmesini sağlamak için ITAR uyumluluğunu gerektirir.
Standartların altında veya sahte hammadde riski, parça bütünlüğünü tehlikeye atabilir ve ciddi arızalara yol açabilir. Tedarik ekipleri satıcının katı dokümantasyon ve izlenebilirlik gerekliliklerini uygulamalıdır. Değirmen sertifikalarının ve malzeme test raporlarının istenmesi, hammaddenin kimyasal bileşiminin ve mekanik özelliklerinin belirlenen standartlara uygun olmasını sağlar. Yük taşıyan bir yapısal bileşen inşa ediyorsanız, kullanılan alüminyumun aslında 7075-T6 olduğundan ve daha ucuz, daha zayıf bir alternatif olmadığından kesinlikle emin olmanız gerekir.
Özel metal imalatındaki yaygın darboğazlar arasında takım oluşturma, hammadde kıtlığı ve dış kaynaklı sonlandırma adımları yer alır. Döküm veya ekstrüzyon için kalıplama gecikmeleri, proje zaman çizelgelerini haftalar veya aylarca geriye itebilir. İlk kalıp tasarımında ilk test atışından sonra değişiklik yapılması gerekiyorsa tüm üretim programı değişir.
Azaltma stratejileri, tek hata noktalarını önlemek için çift kaynaklı kritik bileşenleri içerir. Teslimat için net hizmet düzeyi anlaşmaları (SLA"lar) oluşturmak ve uzun teslim süresine sahip parçalar için tampon envanteri sürdürmek, tedarik zincirini istikrara kavuşturmaya yardımcı olur. Kritik döküm parçalar için, birim maliyet daha yüksek olsa bile, acil durum yedeklemesi olarak kütükten parçaları CNC ile işleme yeteneğine sahip ikincil bir tedarikçiye sahip olmak genellikle akıllıca olacaktır.
Tescilli CAD dosyalarının paylaşılması önemli güvenlik riskleri taşır. Güvenli olmayan dosya aktarımları veya denetlenmemiş satıcılar fikri mülkiyet hırsızlığına yol açabilir. Yerel bir CAD dosyası gönderdiğinizde ürününüzün DNA"sının tamamını göndermiş olursunuz.
Fikri mülkiyet korumasına yönelik protokoller, herhangi bir veriyi paylaşmadan önce imzalanan sağlam Gizlilik Anlaşmalarını (NDA"lar) içermelidir. Güvenli dosya aktarım protokollerini kullanmak ve dijital platformların ve geleneksel satıcıların siber güvenlik standartlarını kapsamlı bir şekilde incelemek, özel tasarımların korunmasında önemli adımlardır. Satıcıların, müşteri CAD verilerine kimlerin erişebileceği ve bu verilerin nasıl saklanacağı ve üretimden sonra nasıl imha edileceği konusunda katı dahili politikaları olduğundan emin olun.
Başarılı Metal Parça Üretimi, süreç kapasitesi, malzeme uygunluğu ve satıcı güvenilirliğinin optimum kesişimine ulaşmayı gerektirir. Yapılandırılmış bir yaklaşımın uygulanması, ölçeklenebilir birim ekonomisini korurken parçaların işlevsel gereksinimleri karşılamasını sağlar. Mühendislik ekipleri, her üretim yönteminin kısıtlamalarını anlayarak ve sıkı DFM ilkelerini uygulayarak gereksiz maliyetleri ortadan kaldırabilir ve üretim sürelerini hızlandırabilir.
Wuxi Ingks Metal Parts, dünya çapındaki müşteriler için hassas CNC işleme, sac metal imalatı ve özel metal bileşen imalatında uzmanlaşmıştır. Gelişmiş üretim ekipmanları, deneyimli mühendisler ve sıkı kalite yönetimiyle şirket, çok çeşitli endüstriyel uygulamalar için güvenilir prototip ve seri üretim çözümleri sunmaktadır.
Etkili bir şekilde ilerlemek için şu uygulanabilir adımları izleyin:
Birincil üretim sürecini daraltmak için hacim, geometri ve toleransı tanımlayın.
CAD modelini optimize etmek ve montaj karmaşıklığını en aza indirmek için DFM ve DFA ilkelerini uygulayın.
Satıcıları gerekli sertifikalara, malzeme uzmanlığına ve üretim kapasitesine göre filtreleyin.
Tam ölçekli üretime geçmeden önce bir pilot veya İlk Ürün Denetimi (FAI) gerçekleştirin.
3D CAD dosyalarını (STEP/IGES) sonlandırın, sac levha için düz modeller (DXF/DWG) çıktısı alın ve kısa listedeki iş ortaklarıyla bir DFM incelemesi başlatmak için GD&T açıklamalarıyla kapsamlı bir 2D PDF çizimi hazırlayın.
C: Tamamen hacme ve geometriye bağlıdır. Sac metal, düz veya bükülmüş parçalar için oldukça uygun maliyetlidir. CNC işleme, düşük ila orta hacimli karmaşık parçalar için en iyisidir. Basınçlı döküm ve ekstrüzyon, yüksek başlangıç takım maliyetlerine rağmen, yüksek hacimli üretim için en uygun maliyetli yöntemlerdir.
C: Kütük işleme, bir katı metal bloğunu son derece hassas bir şekilde bitmiş, karmaşık bir 3 boyutlu şekle kadar frezeleyen çıkarmalı bir işlemdir. Sac metal imalatı, yapısal bileşenler ve muhafazalar oluşturmak için düz metal levhaları kesme, bükme ve kaynaklama yoluyla işler.
C: Dar toleranslar, özel takımlar, daha yavaş işleme ilerleme hızları, birden fazla son işlem geçişi ve sıkı CMM denetimi gerektirir. Bu, makine çevrim sürelerini artırır ve parçaların hurdaya çıkma olasılığını artırır, bu da doğrudan birim başına maliyeti artırır.
C: FAI, üreticinin üretim sürecinin, tam ölçekli üretim başlamadan önce belirtilen tüm tasarım ve tolerans gerekliliklerini karşılayan parçaları güvenilir bir şekilde üretebildiğini doğrulayarak kusurlu bileşenlerin seri üretim riskini azaltır.
C: Satıcınızdan her parça partisiyle birlikte malzeme test raporları (MTR"ler) ve freze sertifikaları sağlamasını isteyin. Bu belgeler, bileşenlerinizde kullanılan ham maddenin kimyasal bileşimini ve mekanik özelliklerini doğrular.
