İndeksleme pistonları imalat, otomasyon, robotik ve makine tasarımı da dahil olmak üzere çok çeşitli endüstrilerde temel bileşenlerdir. Bu basit ama son derece etkili cihazlar, parçaları hassas bir şekilde kilitlemek ve konumlandırmak için tasarlanmıştır. İndeksleme pistonlarının temel işlevselliği güvenli kilitleme ve tekrarlanabilir konumlandırma sağlamak için aynı olsa da, her biri belirli uygulamalar ve ortamlar için uygun olan çeşitli tipte indeksleme pistonları vardır.
Bu makalede, bugün piyasada mevcut olan farklı indeksleme pistonu türlerini, bunların temel özelliklerini, uygulamalarını ve özel ihtiyaçlarınız için doğru pistonun nasıl seçileceğini inceleyeceğiz. İndeksleme pistonlarının çeşitlerini anlamak, sistemlerinde doğru, güvenli ve tekrarlanabilir ayarlamalara ihtiyaç duyan endüstriler için önemlidir.
İndeksleme pistonları hassas konumlandırma ve tekrarlanabilirliğin önemli olduğu çeşitli uygulamalarda kullanılır. Bu cihazlar yaygın olarak makinelerde, fikstürlerde, aparatlarda, özel takımlama sistemlerinde, robotiklerde ve konveyör sistemlerinde kullanılır. İndeksleme pistonlarının çok yönlülüğü onları birçok endüstriyel sektörde vazgeçilmez bir araç haline getirmektedir.
Her biri özel operasyonel ihtiyaçlara ve yük gereksinimlerine uyacak şekilde tasarlanmış çeşitli tipte indeksleme pistonları mevcuttur. Bu tipler arasındaki temel farklar tipik olarak pimin nasıl uzatılıp geri çekildiği, kilitleme mekanizması, yük kapasitesi ve uygulama ortamı ile ilgilidir. Çeşitli indeksleme pistonu türlerine ve bunların özelliklerine daha derinlemesine bakalım.
İtme tipi indeksleme pistonları, çeşitli uygulamalarda kullanılan en yaygın tipler arasındadır. Adından da anlaşılacağı gibi, bu pistonlar bir düğmeye veya düğmeye basılarak etkinleştirilir. Düğmeye basıldığında, yay yüklü pim uzar ve ilgili deliğe veya çentiğe kilitlenir ve parçayı yerine sabitler.
Temel Özellikler:
Etkinleştirme : Pimi uzatmak için düğmeye veya düğmeye basmak.
Kullanım Kolaylığı : Basit kullanım, hızlı ayarlamalar için idealdir.
Yaygın Uygulamalar : Sık fakat güvenli bir şekilde yeniden konumlandırma gerektiren iş bağlama fikstürleri, mastarlar ve makineler.
Avantajları :
Manuel işlemler için hızlı ve kullanımı kolaydır.
Minimum çabayla güvenli kilitleme sağlar.
Sık sık yeniden konumlandırma gerektiren uygulamalar için idealdir.
Uygulamalar :
İtme tipi indeksleme pistonları, montaj hatları, hafif makine kurulumları ve daha küçük makineler gibi hızlı ve sık ayarlamaların gerekli olduğu iş parçası bağlama uygulamaları için idealdir.

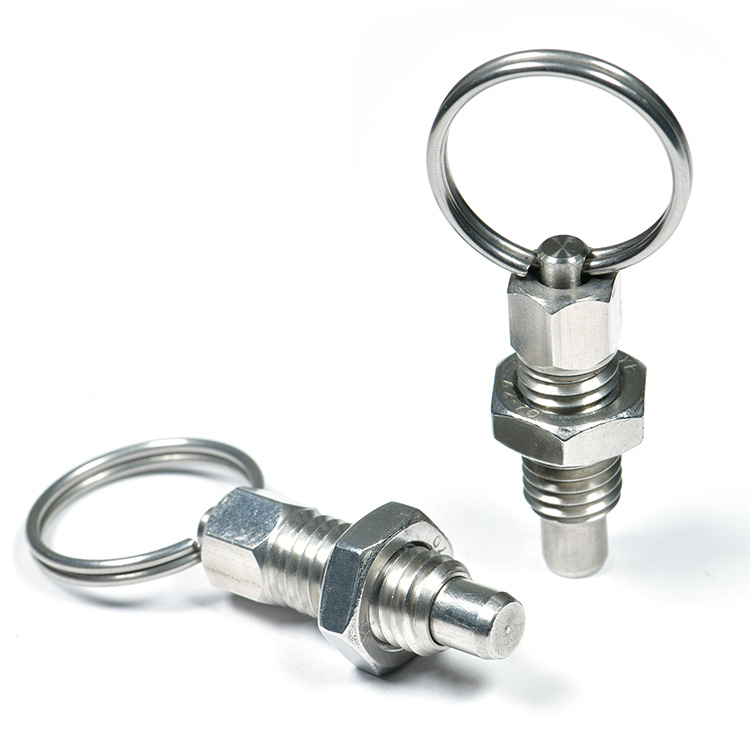

Çekme tipi indeksleme pistonları, pimin topuz veya kol çekilerek uzatıldığı başka bir yaygın varyasyondur. Operatör düğmeyi çektiğinde pim geri çekilerek parçanın serbestçe hareket ettirilmesi sağlanır. İstenilen konuma ulaşıldığında operatör düğmeyi serbest bırakarak pimin uzamasına ve yerine kilitlenmesine olanak tanır.
Temel Özellikler:
Etkinleştirme : Pimi uzatmak için düğmeyi veya kolu çekin.
Hassas Kilitleme : Genellikle itmeli tip pistonlara kıyasla daha güvenli bir kilit sağlar.
Yaygın Uygulamalar : Daha güvenli kilitleme gerektiren veya daha yüksek kuvvetlerin kontrol edilmesi gereken uygulamalar.
Avantajları :
Genellikle itmeli tip pistonlardan daha güvenlidir.
Kilitleme mekanizması üzerinde hassas kontrol sağlar.
Daha yüksek yük uygulamaları için uygundur.
Uygulamalar :
Çekme tipi indeksleme pistonları, daha fazla hassasiyet ve yük taşıma kapasitesi gerektiren alet kurulumlarında, daha ağır makinelerde ve özel fikstürlerde yaygın olarak kullanılır.
Ağır hizmet tipi indeksleme pistonları, yüksek yük kapasiteleri veya daha sağlam kilitleme mekanizmaları gerektiren uygulamalar için tasarlanmıştır. Bu pistonlar genellikle ağır makinelerin ve büyük bileşenlerin taleplerine dayanabilecek, çelik gibi dayanıklı, sertleştirilmiş malzemelerden yapılır.
Temel Özellikler:
Yüksek Yük Kapasitesi : Standart pistonlara göre daha büyük yükleri kaldırabilir.
Dayanıklılık : Sertleştirilmiş çelikten veya diğer yüksek mukavemetli malzemelerden yapılmıştır.
Ağır Makineler : Daha zorlu endüstriyel ortamlarda kullanılmak üzere tasarlanmıştır.
Avantajları :
Daha yüksek kuvvetleri ve daha büyük parçaları kaldırabilir.
Zorlu ortamlar için dayanıklı yapı.
Daha sağlam kilitleme gerektiren ağır iş uygulamaları için idealdir.
Uygulamalar :
Ağır hizmet tipi indeksleme pistonları, daha büyük bileşenlerin güvenli ve yüksek hassasiyetle kilitlenmesi gereken ağır makine, otomotiv imalatı ve havacılık uygulamalarında yaygın olarak bulunur.
Minyatür indeksleme pistonları, standart indeksleme pistonlarının daha küçük versiyonlarıdır ve aynı işlevselliği ancak daha kompakt bir biçimde sunarlar. Bunlar, alanın sınırlı olduğu ancak yine de hassas kilitlemenin gerekli olduğu uygulamalar için idealdir.
Temel Özellikler:
Kompakt Tasarım : Normal pistonlara kıyasla daha küçük boyut.
Hassas Kilitleme : Standart pistonlarla aynı hassas kilitleme işlevselliğini sunar.
Yerden Tasarruf : Dar alanlar ve kompakt makineler için idealdir.
Avantajları :
Küçük boyutu dar alanlarda kullanıma olanak sağlar.
Küçük makine veya ekipmanlarda hassasiyet ve tekrarlanabilirlik sağlar.
Uygun maliyetli ve çok yönlü.
Uygulamalar :
Minyatür indeksleme pistonları genellikle küçük makinelerde, tıbbi cihazlarda, laboratuvar ekipmanlarında ve hassas konumlandırma gerektiren ancak sınırlı alana sahip kompakt armatürlerde kullanılır.
Dişli indeksleme pistonları, makinelere veya donanımlara kolay kurulum sağlayan dişli bir gövdeye sahiptir. Bu pistonlar, pistonun belirli bir konuma güvenli bir şekilde monte edilmesinin gerektiği uygulamalar için idealdir.
Temel Özellikler:
Dişli Gövde : Dişli deliklere veya bağlantı elemanlarına kolay montaj.
Güvenli Montaj : Sağlam ve kalıcı yerleştirme sağlar.
Sabit Tesisatlar İçin İdealdir : Sabit makine veya sistemlerde kullanılabilir.
Avantajları :
Güvenli ve sağlam bir montaj sağlar.
Pistonun hareket etmemesi gereken kurulumlar için idealdir.
Güçlü ve dayanıklı yapı.
Uygulamalar :
Dişli indeksleme pistonları, güvenli, uzun süreli kurulum gerektiren sabit makinelerde ve mastarlarda kullanılır. Ayrıca hassas, kalıcı konumlandırmanın gerekli olduğu otomotiv ve havacılık uygulamalarında da kullanılırlar.
Uygulamanız için doğru indeksleme pistonunun seçilmesi, çeşitli faktörlerin dikkatle değerlendirilmesini gerektirir. İhtiyaçlarınız için en iyi indeksleme pistonunu seçerken dikkate alınması gereken bazı önemli noktalar şunlardır:
Özel uygulamanızın yük ve kuvvet gereksinimlerini karşılayabilecek bir indeksleme pistonu seçtiğinizden emin olun. Ağır hizmet uygulamaları için daha yüksek yük kapasitesine sahip bir pistonu tercih edin.
Kurulum için mevcut alanı göz önünde bulundurun. Minyatür indeksleme pistonları sınırlı alana sahip uygulamalar için idealdir; standart veya ağır hizmet pistonları ise daha büyük makineler için daha iyidir.
Uygulamanız için gereken kullanım kolaylığı, hassasiyet ve güvenliğe göre itme tipi veya çekme tipi pistonun daha uygun olduğuna karar verin.
Özellikle ağır hizmet veya dış mekan uygulamaları için dayanıklı ve aşınmaya, korozyona ve diğer çevresel faktörlere dayanıklı malzemelerden yapılmış bir indeksleme pistonu seçin.
Özellik | İtme Tipi İndeksleme Pistonu | Çekme Tipi İndeksleme Pistonu | Ağır Hizmet İndeksleme Pistonu | Minyatür İndeksleme Pistonu |
Etkinleştirme Yöntemi | Basma Düğmesi | Çekme Düğmesi | Çekme Düğmesi | Basma Düğmesi |
Yük Kapasitesi (kg) | 20 | 50 | 100 | 10 |
Malzeme | Paslanmaz çelik | Paslanmaz çelik | Sertleştirilmiş Çelik | Paslanmaz çelik |
Boyut | Standart | Standart | Büyük | Küçük |
Başvuru | Hafif Makineler | Aletler ve Fikstürler | Ağır Makinalar | Küçük Makineler |
Sonuç olarak indeksleme pistonları, çeşitli endüstrilerde parçaların kilitlenmesi ve konumlandırılması için basit ama etkili çözümler sunan vazgeçilmez bileşenlerdir. İtme tipi, çekme tipi, ağır hizmet tipi ve minyatür versiyonlar da dahil olmak üzere farklı tipte indeksleme pistonları mevcut olduğundan hemen hemen her uygulama için uygun bir piston mevcuttur. Yük kapasitesi, aktivasyon yöntemi ve alan kullanılabilirliği gibi faktörlere göre doğru tipte indeksleme pistonunu seçerek makine ve takımlarınızın hassasiyetini ve verimliliğini optimize edebilirsiniz.
Çeşitli indeksleme piston tipleri hakkında daha fazla bilgi almak ve özel ihtiyaçlarınıza yönelik yüksek kaliteli seçenekleri keşfetmek için Wuxi Ingks Metal Parts Co., Ltd.'yi ziyaret edin. Kapsamlı endüstriyel bileşen yelpazesi, sisteminizin performansını artırmanıza yardımcı olabilir ve ihtiyaç duyduğunuz hassas kilitleme ve konumlandırma çözümlerini sağlayabilir.
S: İndeksleme pistonu nedir?
C: İndeksleme pistonu, makinelerin veya fikstürlerin içindeki parçaları kilitlemek, konumlandırmak ve sabitlemek için kullanılan mekanik bir cihazdır. Parçayı yerine kilitlemek için bir delik veya çentiğe geçen yaylı bir pimden oluşur.
S: İtme tipi ve çekme tipi indeksleme pistonları nasıl farklılık gösterir?
C: İtme tipi pistonlar bir düğmeye basılarak etkinleştirilirken, çekme tipi pistonlar bir düğme veya kolun çekilmesiyle etkinleştirilir. Çekme tipi pistonlar genellikle daha güvenli kilitleme sunar.
S: Ağır hizmet tipi indeksleme pistonları daha büyük yükleri kaldırabilir mi?
C: Evet, ağır hizmet tipi indeksleme pistonları, daha yüksek yük kapasiteleri ve daha sağlam kilitleme mekanizmaları gerektiren uygulamalar için özel olarak tasarlanmıştır.
S: Minyatür indeksleme pistonları ne tür ortamlarda kullanılabilir?
C: Minyatür indeksleme pistonları, hassasiyet ve tekrarlanabilirliğin hala gerekli olduğu ancak mevcut alanın sınırlı olduğu kompakt makinelerde veya dar alanlarda kullanım için idealdir.
